三相四线电子式有功电能表（7P）

一、 功能特点

1.1 采用35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装，两种安装方式可由用户任意选择。

1.2 宽度7极，符合DIN 43880标准。

1.3 采用6+1位步进式计数器记录累积电量或7位LCD显示器，有5+2位和6+1位（99999.99kWh、999999.9kWh）两种显示.

1.4 标准配置无源电能脉冲输出（有极性），可选择无源远动电能脉冲输出（无极性），方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

1.5 具有5个LED，分别指示相电源状态、电能脉冲信号和反向指示灯，另外还有1个COM.为RS485通讯指示（带485功能才有）。

1.6 标准配置含检测负荷电流潮流方向，自动检测负荷电流潮流方向，并由一个单独的LED指示。

1.7 单方向测量三相有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

1.8 标准配置S型接线（底端进线，顶端出线），直接接入式使用，可选择CT接入式使用和PT & CT接入式使用。

1.9 选配Rs485功能

具有RS485通讯功能，可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议符合DL/T645-1997或者Modbus-RTU标准。

二. 主要规格及参数

2.1 主要规格

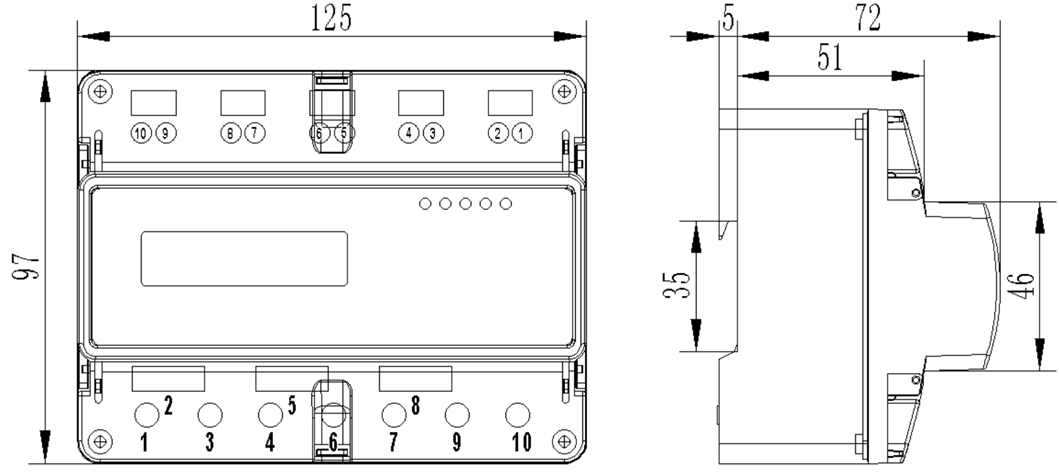

2.2 外型尺寸

2.3 接线图

 如与仪表壳体上接线图不一致，请以仪表壳接线图为准

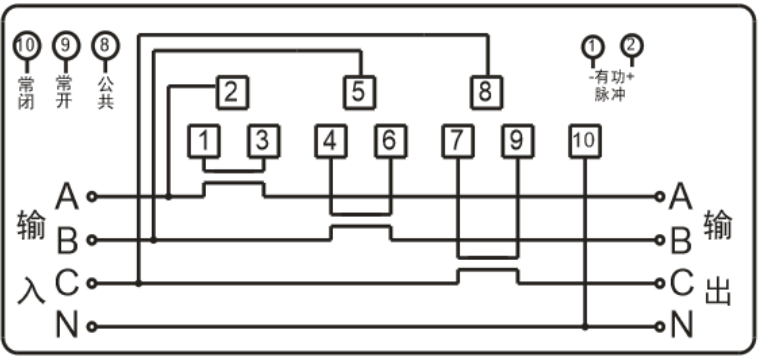

  DTSU1755三相四线直接式接线图

      DTSU1755三相四线互感式接线图

注：内置继电器时⑨和⑩端子为空端子，外置继电器时⑨为常开和⑩为常闭，通过⑨来控制分励脱口,外部用根电压线UA连接到表的公共端⑧上。

3. 安装与使用

3.1 电能表在使用前应检查铅封是否完好，对无封或贮存期过久的电能表，必须经计量授权机构重新检验后方可安装，以保证计量精度。

3.2 电能表应安装于室内，干燥通风地方，避免强光直接照射于电能表窗口，安装电能表底板应放置于不易受湿坚固的绝缘物体上，建议安装高度为1.8米以上。

3.3 电能表应按外壳接线图方式接线， 接线要注意电流大小与线的配合接头端端子应悬紧，避免电流过大时造成仪表损坏。

3.4 接入电能表的电压应符合电能表的参比规定值，通过电流不应超过电能表所示的最大电流限，超过这一范围将会造成计量不准，严重时会造成仪表损坏和安全事故。

3.5 电能表在接入10(40)A及以上规格时，应使用铜芯引线和铜接头接入。
